НАКЛОННЫЕ ГРОХОТА: путь к более точной сортировке!
Что такое НАКЛОННЫЙ ГРОХОТ:
Наклонные грохота (англ. inclined screens) — это самые простые и в то же время наиболее распространённые классифицирующие машины на дробильно‑сортировочных установках. Они установлены под углом обычно от 15 ° до 30 °, благодаря чему материал самотеком движется по ситовой решётке. В отличие от горизонтальных грохотов, вибрация корпуса наклонного грохота имеет круговую траекторию, задаваемую эксцентриковым валом с противовесами. Такая круговая вибрация формирует постоянный контакт материала с ситом и позволяет частицам разной крупности эффективно распределяться по слоям: крупные частицы скатываются по деке, а мелкие просеиваются через отверстия.
ПРИНЦИП РАБОТЫ:
Рабочий орган наклонного грохота представляет собой сварную или болтовую раму с натянутыми ситами (декой). Её приводит в движение эксцентриковый вал, на котором смонтированы противовесы. Вращение вала вызывает круговые колебания всей конструкции; такой способ возбуждения, по сравнению с дисбалансным маховиком, уменьшает вибрационные нагрузки и снижает вероятность поломки. Амплитуда колебаний обычно составляет 1/8 – 1/2 дюйма (≈ 3–12 мм), а частота — 700‑1000 циклов в минуту.
В результате вибрации и уклона материал перемещается от загрузочного конца к разгрузочному. Тяжёлые и крупные частицы перекатываются по поверхности, а мелкие проваливаются через отверстия. Когда грохот имеет несколько дек, верхняя дека задерживает наиболее крупные куски, а последующие постепенно отделяют более мелкие фракции. Такой принцип обеспечивает эффективную предварительную или конечную сортировку и разгружает последующие стадии дробления.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ НАКЛОННЫХ ГРОХОТОВ:
Наклонные грохота широко применяются благодаря ряду эксплуатационных преимуществ:
Высокая производительность — уклон и круговая вибрация обеспечивают высокий поток материала и большую пропускную способность.
Универсальность — грохоты одинаково эффективно работают при сухой и влажной загрузке, справляются с крупными кусками и хорошо подходят для первичного и вторичного разделения.
Низкая стоимость и простота обслуживания — механизм возбуждения относительно прост, не требует сложных приводов и легко регулируется заменой противовесов.
Энергоэффективность — грохот использует гравитацию для перемещения материала, поэтому потребляет меньше энергии, чем горизонтальные или вибро‑грохоты с линейным ходом.
Однако эта компоновка имеет и ограничения:
Меньшая точность сортировки мелких фракций: из‑за высокой скорости перемещения материал имеет меньше времени для контакта с ситом, поэтому точность разделения мелких зерен ниже.
Большее требование по высоте: наклонный грохот занимает больше вертикального пространства, что может быть критично при установке в ограниченных условиях.
Чувствительность к влажному или липкому материалу: при высоком содержании влаги отверстия сит склонны к залипанию, и эффективность грохочения падает. В таких случаях применяют специальные противозалипающие сита или систему промывки.

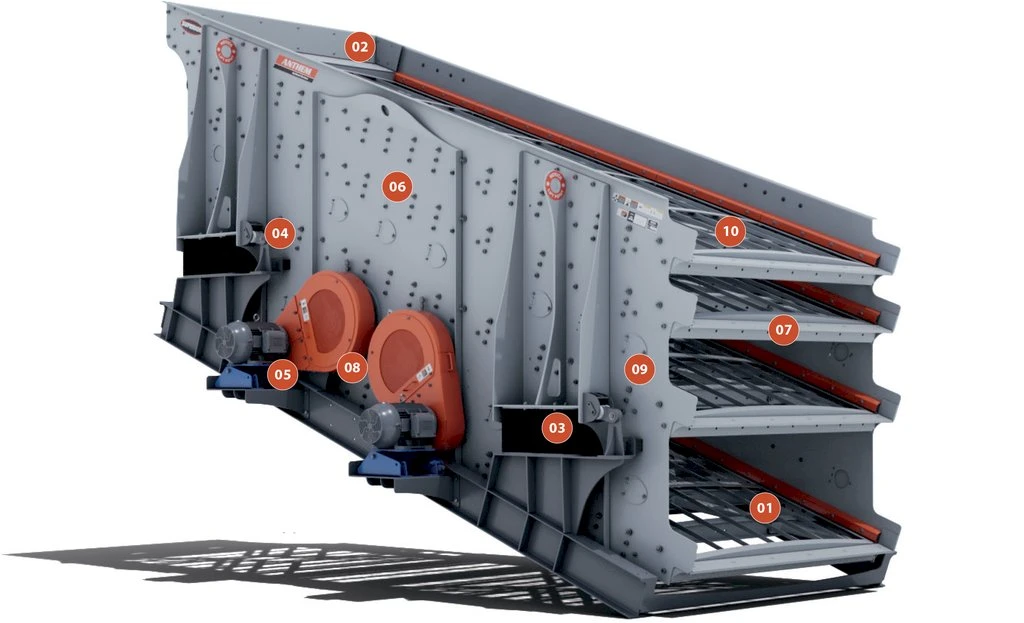

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ НАКЛОННЫХ ГРОХОТОВ:
Тяжёлые эксцентриковые валы на подшипниках большого диаметра создают мощную круговую вибрацию и рассчитаны на длительный срок службы.
Система противовесов позволяет регулировать амплитуду колебаний и добиваться нужного режима работы.
Выгнутые или плоские деки подстраиваются под особенности материала.
Резиновая футеровка дек и вибромеханизма снижает шум и износ оборудования.

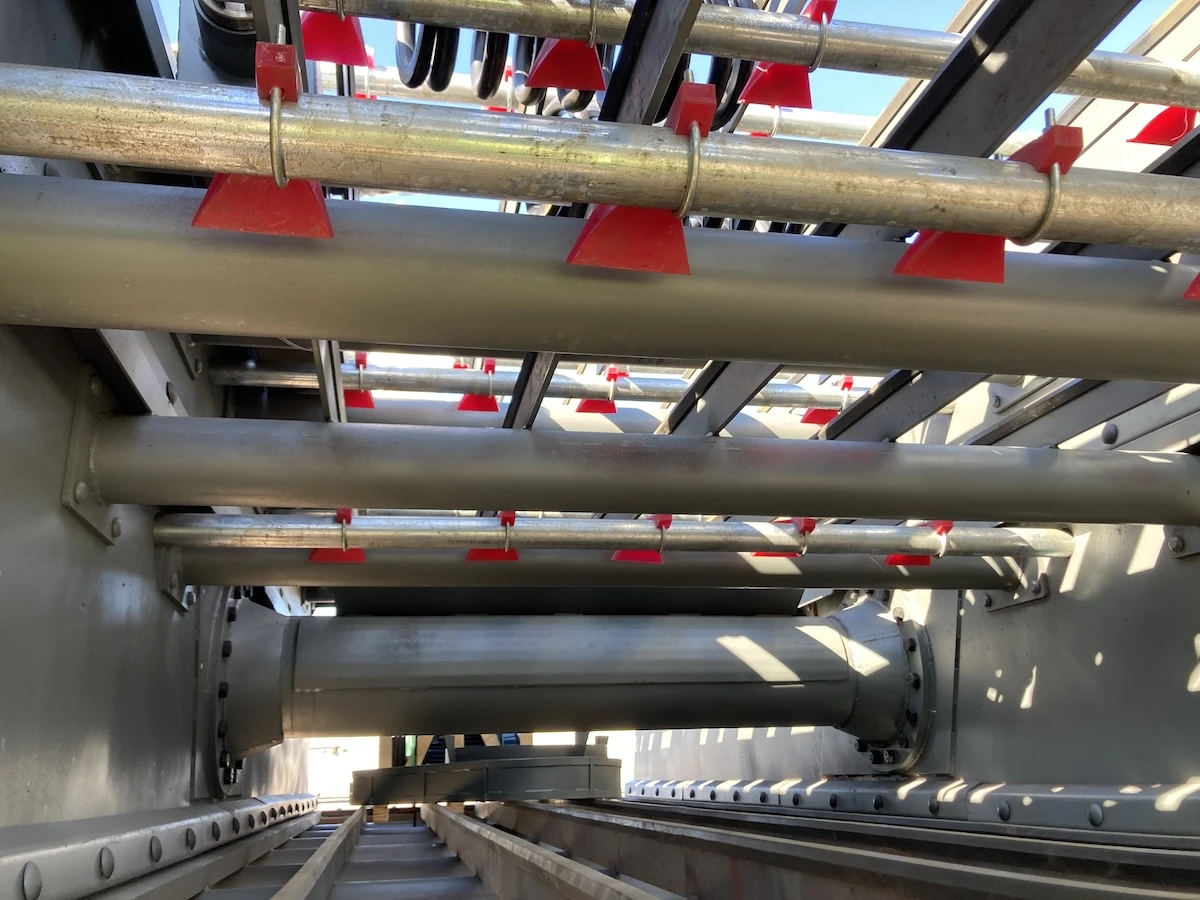

Возможность установки систем промывки — для работы с влажными и глинистыми материалами.
Болтовая или сварная сборка с использованием хук‑болтов (Huck bolts) обеспечивает высокую прочность соединений.
Положительные подшипники эксцентрикового вала и регулировка хода и скорости позволяют адаптировать машину под разные задачи.
Тяжёлые деки с трубчатыми поперечными балками и восемь мощных пружин для устойчивой работы.
ОПЦИИ НАКЛОННЫХ ГРОХОТОВ:
Антикоррозийные покрытия для применения в химической промышленности и производстве удобрений.
Версии с увеличенной высотой — повышенная высота рамы для адаптации к конкретным технологическим линиям.
Двухприводное исполнение (два вибратора) для повышенной мощности и плавности хода.
Сменные загрузочные и разгрузочные короба (bolt‑in feed box and discharge lip) для удобства обслуживания.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

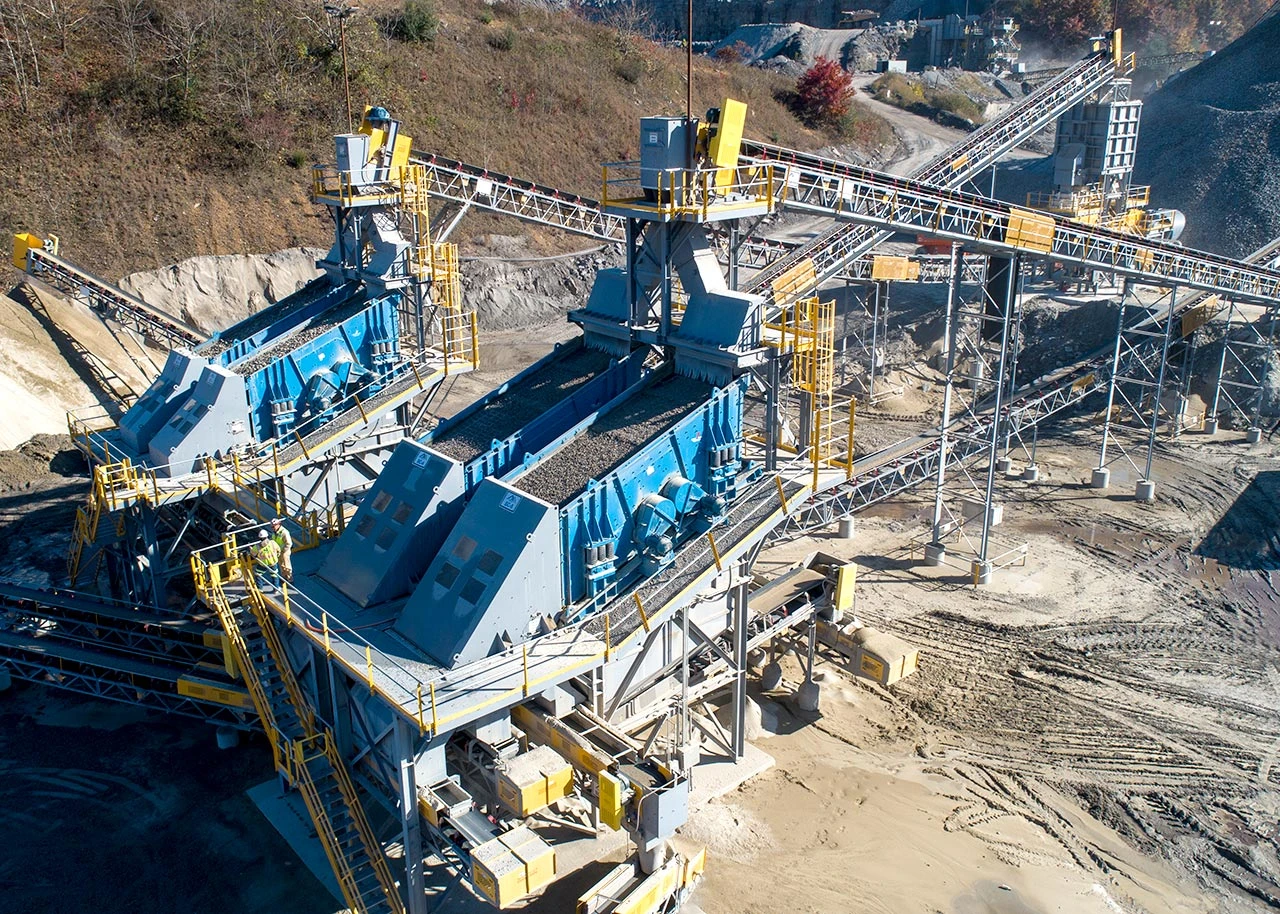

Производство щебня и песка — грохота устанавливаются после дробилок и отсеивают готовую фракцию.
Сортировка руд и полезных ископаемых — металлургические и горнодобывающие предприятия используют наклонные грохота для классификации руды по крупности.
Переработка строительных отходов и сноса зданий — оборудование позволяет отделять крупные фрагменты бетона и кирпича от мелкого заполнителя.
Обработка речного камня, песчано‑гравийных смесей и песка для изготовления строительных материалов.
Мокрое грохочение и химическая промышленность — с использованием промывочных систем и антикоррозионной защиты.

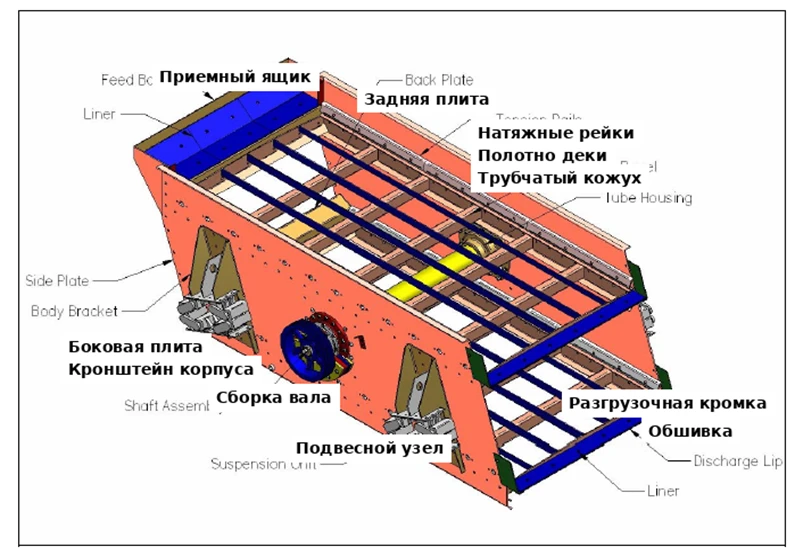

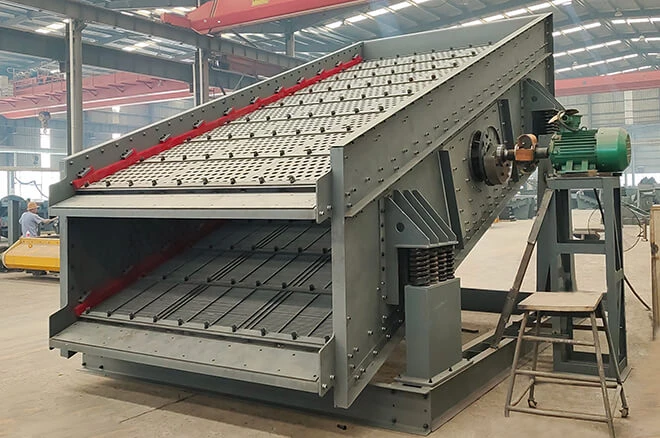

Ниже представлена иллюстрация, поясняющие устройство и принцип работы наклонного грохота:
ЗАКЛЮЧЕНИЕ:
Наклонные грохота — незаменимая часть дробильно‑сортировочных комплексов. Простая конструкция, основанная на круговой вибрации эксцентрикового вала, обеспечивает высокую производительность и надёжность, а возможность регулировки амплитуды и установки нескольких дек делает их универсальными для многих отраслей. Наклонные грохота сочетает прочную механику и продуманную эргономику: тяжёлые валы и противовесы, болтовые соединения, резиновая футеровка, опции промывки и антикоррозионной защиты делают эти машины востребованными в карьерах, перерабатывающих заводах и химической промышленности. Выбор конкретной модели зависит от требуемой производительности, количества фракций и характеристик материала, однако общие принципы работы и преимущества наклонных грохотов остаются неизменными.
